はじめに
この記事でやること
ZDD(Zero-suppressed Binary Decision Diagram, ゼロサプレス型二分決定グラフ)
8-Queen problem
おわりに
参考文献

はじめに

競プロをのほほんとやりながら大学生活を過ごしてきましたが、実は大学を卒業するには卒論とかいうものを書かないといけないらしいです。困りました…。

一応ざっくりとやりたいことは決まってて、それをやる武器としてどうやら「ZDD」とかいうデータ構造が使えそう（な気がする）（使ってみたらどうなるかな？くらいの気持ち）なので、しばらくそれのお勉強をします。

せっかくなので、お勉強したことをブログにまとめていきたいと思います。やる気が続けば。

この記事でやること

・ZDDの解説と、各種演算のPython3.11による実装

・ZDDを用いて8-Queen problemを解く。

ZDD(Zero-suppressed Binary Decision Diagram, ゼロサプレス型二分決定グラフ)

ZDDとは？

ZDDは、与えられた集合（台集合）に対しその部分集合族を表現するデータ構造です。

特に、台集合に対しある種の条件を満たす部分集合のことを組合せ集合と呼び、ZDDはこの組合せ集合全体を表現するのによく用いられます。例えば「ナップサック問題の重量制限に収まる商品の集合全体」とか、「グラフ上のs-tパス全体」とかですね。

どうやって表現するの？

（各画像は [3] より引用）

台集合を $V := \{v_0, \dots, v_{n-1}\}$ 、組合せ集合全体を $\mathcal{C}$ とします。また、組合せ集合を書くときは、含まれる要素を並べて略記（例: $\{v_0, v_1, v_2\} \rightarrow v_{0}v_{1}v_{2}$ ）し、特に空の組合せ集合を $\lambda$ で表します。

まず、以下の手順で Binary Decision Tree (二分決定木) を構築します。（長いので、クソデカ木と呼称することにします）：

高さ $n$ の完全二分外向木（根→葉方向の有向木）を用意し、深さ $i \in \{0, \dots, n-1\}$ の各ノードには $v_i$ をラベル付けしておく。また、各ノードから出る2本の枝をそれぞれ 0-枝、1-枝 と呼ぶ。
木なので、葉を1つ選ぶと根からその葉までのパスが一意に定まる。このとき「 $v_i$ のノードから出るときに1-枝を通る」⇔「 $v_i$ を含む」とすることで $V$ の部分集合に対応付けし、各葉に「対応する部分集合が $\mathcal{C}$ に属するかどうか」のbool値を記録する。

クソデカ木。台集合の要素が $v_i$ ではなく $e_i$ になっているけど許して。

クソデカ木。台集合の要素が $v_i$ ではなく $e_i$ になっているけど許して。

クソデカ木は明らかに $\mathcal{C}$ を一意に表現できていますが、 $\mathcal{C}$ の実態に依らず $2^n$ 程度のノードを必要となり効率的ではありません。発想は悪くないのですが、実用上 $\mathcal{C}$ は $2^V$ に比べて疎であることが多いので、実態に応じたノード数で $\mathcal{C}$ を表現できれば嬉しいです。

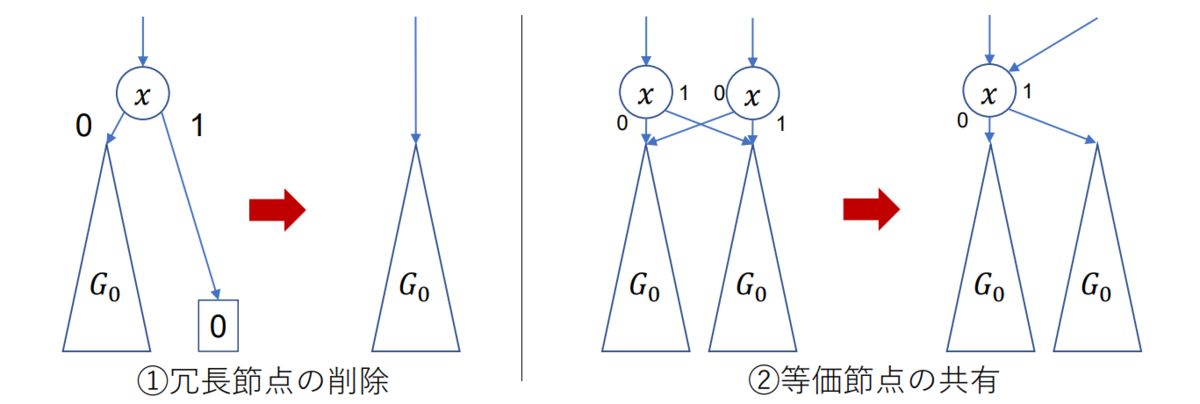

ZDDは、クソデカ木に対し以下の2種の操作を可能な限り繰り返すことでノードを削減したものとなります*1：

冗長接点の削除
- 1-枝が0の値を持つ葉を指している場合に、この節点を取り除き、0-枝の行き先に直結させる。
等価接点の共有
- 等価な節点（ラベルが同じで、0-枝同士，1-枝同士の行き先が同じ）を共有する。
- ※特に、葉は False/True それぞれ1つにまとめ、それぞれ0-葉（あるいは $\bot$ ）， 1-葉（あるいは $\top$ ）と表します。

ただ、この手順でZDDを構築しようとするのは、最初にクソデカ木を陽に作ることになるので実質不可能です。悲しいね。

ではZDDをどう扱うかというと、部分集合族に対する様々な演算（和集合をとるなど）をZDD上での操作で表現するというのが基本的な用法になります。

ここからは、具体的な実装を見ながらZDDの各種演算を解説していきます。

ZDDのプログラム上での表現方法と実装準備

まず実装上の前提として、ZDDクラスとDiagramクラスを分けて作ります。

ZDDクラスには基礎的な組合せ集合のDiagramを作る関数を用意し、Diagramクラスにメインとなる演算を書いていきます。

Diagramと言っても、インスタンスそのものはノードを表現します。このクラス名は、各ノードを根とする部分グラフによって小さな部分集合族が表現されていることを踏まえています。

また、ZDDインスタンス上のハッシュテーブルにDiagramインスタンスを記録していく（正確にはDiagramインスタンス生成する関数 _get_node() をメモ化する）ことで、全体として永続データ構造のように扱います。

ZDDクラスのコンストラクタ

$\text{self.Diagram}$ は扱うDiagramクラスを表します。*2
$\text{self.zero_terminal}$ が0-葉、 $\text{self.one_terminal}$ が1-葉を表し、これらは特別に属性として記録しておきます。
$\text{self.idx}$ は台集合の各要素の添え字を表し、葉のラベル(None)には最大の添え字を番兵として付しておきます。

class ZDD:

    def __init__(self, ground_set, Diagram=Obsolete_Diagram) -> None:
        self.idx = {v: i for i, v in enumerate(ground_set)}
        self.idx[None] = len(ground_set)
        self.Diagram = Diagram
        self.zero_terminal = self.Diagram(zdd=self)
        self.one_terminal = self.Diagram(zdd=self)

Diagramクラスのコンストラクタ、ハッシュ関数

$\text{self.zdd}$ は自身が属するZDDインスタンスを表します。
$\text{self.zero}, \text{self.one}$ はそれぞれ 0-枝、1-枝の先にあるDiagramインスタンスを表します。
$\text{self.top}$ はノードのラベルを表します。
ハッシュ関数は、2つの葉については乱数で、そうでない場合はラベルと左右のDiagramインスタンスのハッシュ値から計算します。これは、特に【等価節点の共有】に用います。
Diagramのインスタンスに対し破壊的な処理を行うことはないので、コンストラクタ内で計算して $\text{self.hash}$ に記録してそれを $\text{self.__hash__()}$ で呼ぶようにしています。
※ コードではObsolete_Diagramクラスとしています。

class Obsolete_Diagram:

    def __init__(self, zdd, top=None, zero=None, one=None) -> None:
        self.zdd = zdd
        self.top = top
        self.zero = zero
        self.one = one
        if top is None:
            self.hash = randint(0, 10**9)
        else:
            self.hash = (top, zero.hash, one.hash).__hash__()

ZDDを図示する関数 Diagram.show(self, filename)

Diagramクラスで宣言します。
pyvisを別途インストールし、from pyvis.network import Network する必要があります。
filename は .html (HTML拡張子) である必要があります。

    def show(self, filename):
        """
            selfによるzddを図示
            filemame: html拡張子のファイル名
        """
        nodes = {self: 0}
        net = Network(directed=True)
        dq = deque()
        if self is self.zdd.zero_terminal:
            net.add_node(nodes[self], shape="box", label="⏊")
        elif self is self.zdd.one_terminal:
            net.add_node(nodes[self], shape="box", label="⏉")
        else:
            net.add_node(nodes[self], shape="circle", label=self.top.__repr__())
            dq.appendleft(self)
        while dq:
            p = dq.pop()
            if p.zero not in nodes:
                nodes[p.zero] = len(nodes)
                if p.zero is self.zdd.zero_terminal:
                    net.add_node(nodes[p.zero], shape="box", label="⏊")
                elif p.zero is self.zdd.one_terminal:
                    net.add_node(nodes[p.zero], shape="box", label="⏉")
                else:
                    net.add_node(nodes[p.zero], shape="circle", label=p.zero.top.__repr__())
                    dq.appendleft(p.zero)
            net.add_edge(nodes[p], nodes[p.zero], color="red")
            if p.one not in nodes:
                nodes[p.one] = len(nodes)
                if p.one is self.zdd.zero_terminal:
                    net.add_node(nodes[p.one], shape="box", label="⏊")
                elif p.one is self.zdd.one_terminal:
                    net.add_node(nodes[p.one], shape="box", label="⏉")
                else:
                    net.add_node(nodes[p.one], shape="circle", label=p.one.top.__repr__())
                    dq.appendleft(p.one)
            net.add_edge(nodes[p], nodes[p.one], color="blue")
        net.show(filename, notebook=False)

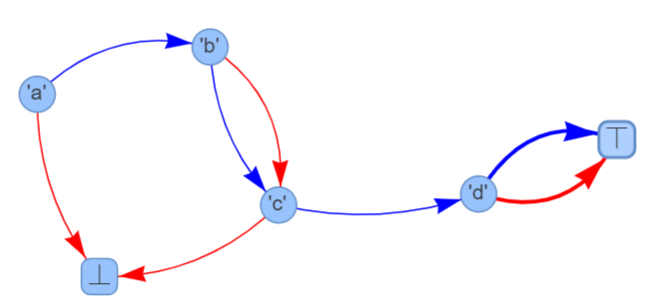

適当なインスタンスで実行すると、例えば下図のように表示されます。

図の見方は以下の通りです：
- 赤辺：0-枝
- 青辺：1-枝
- $\bot$ ：0-葉
- $\top$ ：1-葉

インスタンスごとに関数をメモ化するデコレーター

グローバルに宣言します。
Pythonでは functools.cache を使えば関数をメモ化できますが、インスタンスごとにテーブルを分けずに記録してしまうため、インスタンスをdelする際のメモリの解放が困難になります。（する方法があれば教えていただけると幸いです！）
そこで、インスタンスごとにテーブルを作ってそこにメモするようなデコレーターを作っておきます。使い方は functools.cache と全く同じです。

def cache(func):
    """
        インスタンスメソッドをメモ化するデコレーター
    """
    def _wrapper(self, *args):
        if not hasattr(self, "_cache_table"):
            self._cache_table = {}
        key = (func, args)
        if key not in self._cache_table:
            self._cache_table[key] = func(self, *args)
        return self._cache_table[key]
    return _wrapper

Diagramインスタンスの生成に用いる関数 ZDD._get_node(self, v, zero, one)

ZDDクラスで宣言します。
Diagramインスタンス生成時に使い、2つの削除規則を漏れなく適用します。
1. 【冗長接点の削除】は if 分岐で適用されます。
2. 【等価節点の共有】は @cache によるメモ化で適用されます。
$v, zero, one$ は生成するDiagramのラベル、0-枝の先、1-枝の先を表します。

    @cache
    def _get_node(self, v, zero, one):
        if one is self.zero_terminal:
            return zero
        return self.Diagram(self, v, zero, one)

アルゴリズムの説明用の記号・記法

Diagramインスタンス $\mathcal{P}$ は、部分集合族を表す記号としてそのまま利用する。
二項演算 $\triangleleft$ を $v \in V$ とどの要素にも $v$ が含まれないような部分集合族 $\mathcal{P} \subset 2^V$ の間に定義し、
\begin{align} \mathcal{P} \triangleleft v := \{C \cup \{v\} \mathrel{|} C \in \mathcal{P} \} \end{align}
と定める。

定義より

\begin{align} \mathcal{P}\text{.zero} & = \{C \mathrel{|} C \in \mathcal{P}, \mathcal{P}\text{.top} \notin C\} \\ \mathcal{P}\text{.one} & = \{C \setminus \{\mathcal{P}\text{.top}\} \mathrel{|} C \in \mathcal{P}, \mathcal{P}\text{.top} \in C\} \end{align}

が成り立ちます。

特に

\begin{align} \mathcal{P} = \mathcal{P}\text{.zero} \cup (\mathcal{P}\text{.one} \triangleleft \mathcal{P}\text{.top}) \end{align}

が成り立ちます。逆に言えば、Diagramインスタンス $\mathcal{X}, \mathcal{Y}$ と添え字が $\mathcal{X}\text{.top}, \mathcal{Y}\text{.top}$ より小さい $v \in V$ に対し

\begin{align} \mathcal{Z} = \mathcal{X} \cup (\mathcal{Y} \triangleleft v) \end{align}

が成り立つならば、 $\mathcal{Z}$ は

\begin{cases} \mathcal{Z}\text{.top} & := & v \\ \mathcal{Z}\text{.zero} & := & \mathcal{X} \\ \mathcal{Z}\text{.one} & := & \mathcal{Y} \end{cases} とするDiagramインスタンスとして表現できます。

準備が完了したので、ここから各種演算の実装に入っていきます。

ZDDの各種演算

※ 説明文中の小文字zddは、ZDDクラスのことではなく、部分集合族を表現する本来の意味でのZDDを表します。

※ $\mathcal{P}, \mathcal{Q}$ はDiagramインスタンスとします。

実装する演算は以下になります：（具体例はコードにコメント文で入れてあります。）

- 空のzdd（ $\{\}$ ）を得る。
- 空の組合せ集合のみを持つzdd（ $\{ \lambda \}$ ）を得る。
- 組合せ集合 $v$ のみを持つzdd（ $\{v\}$ ）を得る。
- $\text{self}$ において、 $v$ を含まない組合せ集合全体をなす部分zddを得る。
- $\text{self}$ において、 $v$ を含む各組合せ集合から $v$ を除いて取り出したzddを得る。
- $\text{self}$ の各組合せ集合について、 $v$ が含まれている/いないを反転させたzddを得る。
|
- 部分集合族 $\mathcal{P}, \mathcal{Q}$ に対し、 $\mathcal{P} \cup \mathcal{Q}$ を表すzddを得る。
&
- 部分集合族 $\mathcal{P}, \mathcal{Q}$ に対し、 $\mathcal{P} \cap \mathcal{Q}$ を表すzddを得る。
- 部分集合族 $\mathcal{P}, \mathcal{Q}$ に対し、 $\mathcal{P} \cup \mathcal{Q}$ を表すzddを得る。（ $\mathcal{P}$ | $\mathcal{Q}$ と等価）
- 部分集合族 $\mathcal{P}, \mathcal{Q}$ に対し、 $\mathcal{P} \setminus \mathcal{Q}$ を表すzddを得る。
- 「 $\mathcal{P}$ と $\mathcal{Q}$ から組合せ集合を1つずつ取り、それらの和集合をとって得られる組合せ集合」全体を表すzddを得る。
- $\mathcal{Q} \neq \{\}$ とする。
- $\mathcal{Q}$ の各要素 $C$ に対し「 $\mathcal{P}$ の $C$ を含む各組合せ集合から $C$ を除いて取り出した集合全体」を取ったときの、それらの共通部分を表すzddを得る。
- $\mathcal{Q} \neq \{\}$ とする。
- $\mathcal{P} - \mathcal{Q} * (\mathcal{P} // \mathcal{Q})$ を表すzddを得る。

1. ZDD.empty_set(self)

ZDDクラスで宣言します。
0-葉がそのまま求めたいzddを表します。

    def empty_set(self):
        """
            空のzdd ({}) を得る。
        """
        return self.zero_terminal

2. ZDD.unit_set(self)

ZDDクラスで宣言します。
1-葉がそのまま求めたいzddを表します。
unitというのは、11. で定義される積の単位元をなすことから名づけられています。

    def unit_set(self):
        """
            空の組合せ集合のみを持つzdd ({λ}) を得る。
        """
        return self.one_terminal

3. ZDD.single_literal_set(self, v)

ZDDクラスで宣言します。
下図が求めたいzddです。

    def single_literal_set(self, v):
        """
            組合せ集合vのみを持つzdd ({v}) を得る。
        """
        assert v in self.idx
        return self._get_node(v, self.zero_terminal, self.one_terminal)

4. Diagram.offset(self, v)

Diagramクラスで宣言します。
$\mathcal{P} := \text{self}$ とおきます。
$\mathcal{P}\text{.top} = v$ の場合：

\begin{align} \mathcal{P}\text{.offset}(v) = \mathcal{P}\text{.zero} \end{align}

$\mathcal{P}\text{.top}$ の添え字が $v$ の添え字より大きい場合：

\begin{align} \mathcal{P}\text{.offset}(v) = \mathcal{P} \end{align}

$\mathcal{P}\text{.top}$ の添え字が $v$ の添え字より小さい場合：

\begin{align} & \mathcal{P}\text{.offset}(v) \\ & := \{C \in \mathcal{P} \mathrel{|} v \notin C\} \\ & = \{C \in \mathcal{P}\text{.zero} \mathrel{|} v \notin C\} \cup \{C \in (\mathcal{P}\text{.one} \triangleleft \mathcal{P}\text{.top}) \mathrel{|} v \notin C\} \\ & = \{C \in \mathcal{P}\text{.zero} \mathrel{|} v \notin C\} \cup (\{C \in \mathcal{P}\text{.one} \mathrel{|} v \notin C\} \triangleleft \mathcal{P}\text{.top}) \\ & = \mathcal{P}\text{.zero.offset}(v) \cup (\mathcal{P}\text{.one.offset}(v) \triangleleft \mathcal{P}\text{.top}) \end{align}

    @cache
    def offset(self, v):
        """
            selfにおいて、vを含まない組合せ集合全体をなす部分zddを得る。
            例:
                self := {abc, ab, c}
                のとき
                self.offset(c) = {ab}
        """
        assert v in self.zdd.idx
        if self.top == v:
            return self.zero
        if self.zdd.idx[self.top] > self.zdd.idx[v]:
            return self
        return self.zdd._get_node(self.top, self.zero.offset(v), self.one.offset(v))

5. Diagram.onset(self, v)

Diagramクラスで宣言します。
$\mathcal{P} := \text{self}$ とおきます。
$\mathcal{P}\text{.top} = v$ の場合：

\begin{align} \mathcal{P}\text{.onset}(v) = \mathcal{P}\text{.one} \end{align}

$\mathcal{P}\text{.top}$ の添え字が $v$ の添え字より大きい場合：

\begin{align} \mathcal{P}\text{.onset}(v) = \{\} \end{align}

$\mathcal{P}\text{.top}$ の添え字が $v$ の添え字より小さい場合：

\begin{align} & \mathcal{P}\text{.onset}(v) \\ & := \{C \setminus \{v\} \mathrel{|} C \in \mathcal{P}, v \in C\} \\ & = \{C \setminus \{v\} \mathrel{|} C \in \mathcal{P}\text{.zero}, v \in C\} \cup \{ C \setminus \{v\} \mathrel{|} C \in (\mathcal{P}\text{.one} \triangleleft \mathcal{P}\text{.top}), v \in C\} \\ & = \{C \setminus \{v\} \mathrel{|} C \in \mathcal{P}\text{.zero}, v \in C\} \cup (\{ C \setminus \{v\} \mathrel{|} C \in \mathcal{P}\text{.one}, v \in C\} \triangleleft \mathcal{P}\text{.top}) \\ & = \mathcal{P}\text{.zero.onset}(v) \cup (\mathcal{P}\text{.one.onset}(v) \triangleleft \mathcal{P}\text{.top}) \end{align}

    @cache
    def onset(self, v):
        """
            selfにおいて、vを含む各組合せ集合からvを除いて取り出したzddを得る。
            例:
                self := {abc, ab, c}
                のとき
                self.onset(c) = {ab, λ}
        """
        assert v in self.zdd.idx
        if self.zdd.idx[self.top] == self.zdd.idx[v]:
            return self.one
        if self.zdd.idx[self.top] > self.zdd.idx[v]:
            return self.zdd.zero_terminal
        return self.zdd._get_node(self.top, self.zero.onset(v), self.one.onset(v))

6. Diagram.change(self, v)

Diagramクラスで宣言します。
$\mathcal{P} := \text{self}$ とおきます。
$\mathcal{P}\text{.top} = v$ の場合：

\begin{align} \mathcal{P}\text{.change}(v) = \mathcal{P}\text{.one} \cup (\mathcal{P}\text{.zero} \triangleleft v) \end{align}

$\mathcal{P}\text{.top}$ の添え字が $v$ の添え字より大きい場合：

\begin{align} \mathcal{P}\text{.change}(v) = \{\} \cup (\mathcal{P} \triangleleft v) \end{align}

$\mathcal{P}\text{.top}$ の添え字が $v$ の添え字より小さい場合：

\begin{align} & \mathcal{P}\text{.change}(v) \\ & := \{C \setminus \{v\} \mathrel{|} C \in \mathcal{P}, v \in C\} \cup \{C \cup \{v\} \mathrel{|} C \in \mathcal{P}, v \notin C\} \\ & = (\{C \setminus \{v\} \mathrel{|} C \in \mathcal{P}\text{.zero}, v \in C\} \cup \{C \setminus \{v\} \mathrel{|} C \in (\mathcal{P}\text{.one} \triangleleft \mathcal{P}\text{.top}), v \in C\}) \\ & \cup (\{C \cup \{v\} \mathrel{|} C \in \mathcal{P}\text{.zero}, v \notin C\} \cup \{C \cup \{v\} \mathrel{|} C \in (\mathcal{P}\text{.one} \triangleleft \mathcal{P}\text{.top}), v \notin C\}) \\ & = (\{C \setminus \{v\} \mathrel{|} C \in \mathcal{P}\text{.zero}, v \in C\} \cup \{C \cup \{v\} \mathrel{|} C \in \mathcal{P}\text{.zero}, v \notin C\}) \\ & \cup ( (\{C \setminus \{v\} \mathrel{|} C \in \mathcal{P}\text{.one}, v \in C\} \cup \{C \cup \{v\} \mathrel{|} C \in \mathcal{P}\text{.one}, v \notin C\}) \triangleleft \mathcal{P}\text{.top}) \\ & = \mathcal{P}\text{.zero.change}(v) \cup (\mathcal{P}\text{.one.change}(v) \triangleleft \mathcal{P}\text{.top}) \end{align}

    @cache
    def change(self, v):
        """
            selfの各組合せ集合について、vが含まれて いる/いない を反転させたzddを得る。
            例:
                self := {abc, ab, c}
                のとき
                self.change(b) = {ac, a, bc}
        """
        assert v in self.zdd.idx
        if self.top == v:
            return self.zdd._get_node(v, self.one, self.zero)
        if self.zdd.idx[self.top] > self.zdd.idx[v]:
            return self.zdd._get_node(v, self.zdd.zero_terminal, self)
        return self.zdd._get_node(self.top, self.zero.change(v), self.one.change(v))

7. P | Q

Diagramクラスで宣言します。
一方が空ならもう一方を、同じならどちらか一方を返せばよいです。
$\mathcal{P}\text{.top}, \mathcal{Q}\text{.top}$ の添え字の大小を比較して、
$\mathcal{P}$ の方が小さい場合：

\begin{align} & \mathcal{P} \cup \mathcal{Q} \\ & = (\mathcal{P}\text{.zero} \cup (\mathcal{P}\text{.one} \triangleleft \mathcal{P}\text{.top}) ) \cup \mathcal{Q} \\ & = ( \mathcal{P}\text{.zero} \cup \mathcal{Q} ) \cup ( \mathcal{P}\text{.one} \triangleleft \mathcal{P}\text{.top}) \end{align}

$\mathcal{Q}$ の方が小さい場合：

\begin{align} & \mathcal{P} \cup \mathcal{Q} \\ & = \mathcal{P} \cup (\mathcal{Q}\text{.zero} \cup (\mathcal{Q}\text{.one} \triangleleft \mathcal{Q}\text{.top}) ) \\ & = (\mathcal{P} \cup \mathcal{Q}\text{.zero}) \cup (\mathcal{Q}\text{.one} \triangleleft \mathcal{Q}\text{.top}) \end{align}

等しい場合：

\begin{align} & \mathcal{P} \cup \mathcal{Q} \\ & = (\mathcal{P}\text{.zero} \cup (\mathcal{P}\text{.one} \triangleleft \mathcal{P}\text{.top}) ) \cup (\mathcal{Q}\text{.zero} \cup (\mathcal{Q}\text{.one} \triangleleft \mathcal{P}\text{.top}) ) \\ & = (\mathcal{P}\text{.zero} \cup \mathcal{Q}\text{.zero}) \cup ( (\mathcal{P}\text{.one} \cup \mathcal{Q}\text{.one}) \triangleleft \mathcal{P}\text{.top}) \end{align}

    @cache
    def __or__(self, other):
        """
            self ∪ other を表すzddを得る。
            例:
                self := {abc, ab, c}
                other := {ab, bc, λ}
                のとき
                self | other = {abc, ab, bc, c, λ}
        """
        assert isinstance(other, Obsolete_Diagram)
        if self is self.zdd.zero_terminal:
            return other
        if other is self.zdd.zero_terminal or self is other:
            return self
        if self.zdd.idx[self.top] < self.zdd.idx[other.top]:
            return self.zdd._get_node(self.top, self.zero | other, self.one)
        if self.zdd.idx[self.top] > self.zdd.idx[other.top]:
            return self.zdd._get_node(other.top, self | other.zero, other.one)
        return self.zdd._get_node(self.top, self.zero | other.zero, self.one | other.one)

8. P & Q

Diagramクラスで宣言します。
一方が空なら0-葉を、同じならどちらか一方を返せばよいです。
$\mathcal{P}\text{.top}, \mathcal{Q}\text{.top}$ の添え字の大小を比較して、
$\mathcal{P}$ の方が小さい場合：

\begin{align} & \mathcal{P} \cap \mathcal{Q} \\ & = (\mathcal{P}\text{.zero} \cup (\mathcal{P}\text{.one} \triangleleft \mathcal{P}\text{.top}) ) \cap \mathcal{Q} \\ & = \mathcal{P}\text{.zero} \cap \mathcal{Q} \end{align}

$\mathcal{Q}$ の方が小さい場合：

\begin{align} & \mathcal{P} \cap \mathcal{Q} \\ & = \mathcal{P} \cap (\mathcal{Q}\text{.zero} \cup (\mathcal{Q}\text{.one} \triangleleft \mathcal{Q}\text{.top}) ) \\ & = \mathcal{P} \cap \mathcal{Q}\text{.zero} \end{align}

等しい場合：

\begin{align} & \mathcal{P} \cap \mathcal{Q} \\ & = (\mathcal{P}\text{.zero} \cup (\mathcal{P}\text{.one} \triangleleft \mathcal{P}\text{.top}) ) \cap (\mathcal{Q}\text{.zero} \cup (\mathcal{Q}\text{.one} \triangleleft \mathcal{P}\text{.top}) ) \\ & = (\mathcal{P}\text{.zero} \cap \mathcal{Q}\text{.zero}) \cup ( (\mathcal{P}\text{.one} \cap \mathcal{Q}\text{.one}) \triangleleft \mathcal{P}\text{.top})\end{align}

    @cache
    def __and__(self, other):
        """
            self ∩ other を表すzddを得る。
            例:
                self := {abc, ab, c}
                other := {ab, bc, λ}
                のとき
                self & other = {ab}
        """
        assert isinstance(other, Obsolete_Diagram)
        if self is self.zdd.zero_terminal or other is self.zdd.zero_terminal:
            return self.zdd.zero_terminal
        if self is other:
            return self
        if self.zdd.idx[self.top] < self.zdd.idx[other.top]:
            return self.zero & other
        if self.zdd.idx[self.top] > self.zdd.idx[other.top]:
            return self & other.zero
        return self.zdd._get_node(self.top, self.zero & other.zero, self.one & other.one)

9. P + Q

Diagramクラスで宣言します。
$\mathcal{P} | \mathcal{Q}$ と等価なので、そのまま呼び出します。

    def __add__(self, other):
        """
            （self | other と等価。）
            self ∪ other を表すzddを得る。
            例:
                self := {abc, ab, c}
                other := {ab, bc, λ}
                のとき
                self + other = {abc, ab, bc, c, λ}
        """
        assert isinstance(other, Obsolete_Diagram)
        return self.__or__(other)

10. P - Q

Diagramクラスで宣言します。
$\mathcal{P} = \{\}$ または $\mathcal{P} = \mathcal{Q}$ なら $\{\}$ を返せばよいです。
$\mathcal{Q} = \{\}$ なら $\mathcal{P}$ をそのまま返せばよいです。
$\mathcal{P}\text{.top}, \mathcal{Q}\text{.top}$ の添え字の大小を比較して、
$\mathcal{P}$ の方が小さい場合：

\begin{align} & \mathcal{P} - \mathcal{Q} \\ & = (\mathcal{P}\text{.zero} \cup (\mathcal{P}\text{.one} \triangleleft \mathcal{P}\text{.top}) ) - \mathcal{Q} \\ & = (\mathcal{P}\text{.zero} - \mathcal{Q}) \cup (\mathcal{P}\text{.one} \triangleleft \mathcal{P}\text{.top}) \end{align}

$\mathcal{Q}$ の方が小さい場合：

\begin{align} & \mathcal{P} - \mathcal{Q} \\ & = \mathcal{P} - (\mathcal{Q}\text{.zero} \cup (\mathcal{Q}\text{.one} \triangleleft \mathcal{Q}\text{.top}) ) \\ & = \mathcal{P} - \mathcal{Q}\text{.zero} \end{align}

等しい場合：

\begin{align} & \mathcal{P} - \mathcal{Q} \\ & = (\mathcal{P}\text{.zero} \cup (\mathcal{P}\text{.one} \triangleleft \mathcal{P}\text{.top}) ) - (\mathcal{Q}\text{.zero} \cup (\mathcal{Q}\text{.one} \triangleleft \mathcal{P}\text{.top}) \\ & = (\mathcal{P}\text{.zero} - \mathcal{Q}\text{.zero}) \cup ( (\mathcal{P}\text{.one} - \mathcal{Q}\text{.one}) \triangleleft \mathcal{P}\text{.top}) \end{align}

    @cache
    def __sub__(self, other):
        """
            self \ other を表すzddを得る。
            例:
                self := {abc, ab, c}
                other := {ab, bc, λ}
                のとき
                self - other = {abc, c}
        """
        assert isinstance(other, Obsolete_Diagram)
        if self is self.zdd.zero_terminal or self is other:
            return self.zdd.zero_terminal
        if other is self.zdd.zero_terminal:
            return self
        if self.zdd.idx[self.top] < self.zdd.idx[other.top]:
            return self.zdd._get_node(self.top, self.zero - other, self.one)
        if self.zdd.idx[self.top] > self.zdd.idx[other.top]:
            return self - other.zero
        return self.zdd._get_node(self.top, self.zero - other.zero, self.one - other.one)

11. P * Q

Diagramクラスで宣言します。
明らかに可換なので、一般性を失わず $\mathcal{P}\text{.top}$ の添え字は $\mathcal{Q}\text{.top}$ の添え字以下であると仮定します。
$\mathcal{Q} = \{\}$ なら $\{\}$ を返せばよいです。
$\mathcal{Q} = \{ \lambda \}$ なら $\mathcal{P}$ を返せばよいです。
$v := \mathcal{P}\text{.top}$ とし、

\begin{align} \mathcal{P}_0 & := \mathcal{P}\text{.offset}(v) \\ \mathcal{P}_1 & := \mathcal{P}\text{.onset}(v) \\ \mathcal{Q}_0 & := \mathcal{Q}\text{.offset}(v) \\ \mathcal{Q}_1 & := \mathcal{Q}\text{.onset}(v) \end{align}

とおきます。

\begin{align} & \mathcal{P} * \mathcal{Q} \\ & = (\mathcal{P}_0 \cup (\mathcal{P}_1 \triangleleft v) ) * (\mathcal{Q}_0 \cup (\mathcal{Q}_1 \triangleleft v) ) \\ & = (\mathcal{P}_0 * \mathcal{Q}_0) \cup ( ( (\mathcal{P}_0 * \mathcal{Q}_1) \cup (\mathcal{P}_1 * \mathcal{Q}_0) \cup (\mathcal{P}_1 * \mathcal{Q}_1) ) \triangleleft v) \end{align}

    @cache
    def __mul__(self, other):
        """
        「selfとotherから1つずつ取り、それらの和集合を取って得られる組合せ集合」全体を表すzddを得る。
        例:
            self := {ab, b, c}
            other := {ab, λ}
            のとき
            self * other = {ab, abc, b, c}
        """
        assert isinstance(other, Obsolete_Diagram)
        if self.zdd.idx[self.top] > self.zdd.idx[other.top]:
            return other.__mul__(self)
        if other is self.zdd.zero_terminal:
            return self.zdd.zero_terminal
        if other is self.zdd.one_terminal:
            return self
        v = self.top
        p0, p1 = self.offset(v), self.onset(v)
        q0, q1 = other.offset(v), other.onset(v)
        return self.zdd._get_node(v, p0*q0,  p1*q1 + p1*q0 + p0*q1)

12. P // Q

Diagramクラスで宣言します。
$\mathcal{Q} = \{\lambda \}$ （乗法単位元）なら、 $\mathcal{P}$ をそのまま返せばよいです。
（そうでなくて、） $\mathcal{P} = \{\}$ または $\{\lambda \}$ なら、 $\{\}$ を返せばよいです。
$\mathcal{P} = \mathcal{Q}$ なら $\{ \lambda \}$ を返せばよいです。
$v := \mathcal{Q}\text{.top}$ とし、

とおきます。

$\mathcal{Q}_0 = \{\}$ の場合：

\begin{align} \mathcal{P} // \mathcal{Q} = \mathcal{P}_1 // \mathcal{Q}_1 \end{align}

$\mathcal{Q}_0 \neq \{\}$ の場合：

\begin{align} \mathcal{P} // \mathcal{Q} = (\mathcal{P}_0 // \mathcal{Q}_0) \cap (\mathcal{P}_1 // \mathcal{Q}_1) \end{align}

    @cache
    def __floordiv__(self, other):
        """
            other ≠ {} (空集合)とする。
            otherの各要素Cに対し「selfのCを含む各組合せ集合からCを除いて取り出した集合全体」を取ったときの、
            それらの共通部分を表すzddを得る。
            例:
                self := {abc, abd, ac, cd}
                other := {ab, c}
                のとき
                self//other
                    = {c, d} ∩ {ab, a, d}
                    = {d}
        """
        assert isinstance(other, Obsolete_Diagram) and other is not self.zdd.zero_terminal
        if other is self.zdd.one_terminal:
            return self
        if self is self.zdd.zero_terminal or self is self.zdd.one_terminal:
            return self.zdd.zero_terminal
        if self is other:
            return self.zdd.one_terminal
        v = other.top
        p0, p1 = self.offset(v), self.onset(v)
        q0, q1 = other.offset(v), other.onset(v)
        r = p1//q1
        if r is not self.zdd.zero_terminal and q0 is not self.zdd.zero_terminal:
            r = r & p0//q0
        return r

13. P % Q

Diagramクラスで宣言します。
$-, *, //$ は既に実装したので、定義通りに計算するだけです。

    def __mod__(self, other):
        """
            other ≠ {} (空集合)とする。
            self % other := self - other*(self/other)
            例:
                self := {abc, abd, ac, cd}
                other := {ab, c}
                のとき
                self % other
                    = {abc, abd, ac, cd} - {ab, c}*{d}
                    = {abc, abd, ac, cd} - {abd, cd}
                    = {abc, ac}
        """
        assert isinstance(other, Obsolete_Diagram) and other is not self.zdd.zero_terminal
        return self - other*(self//other)

これにて、演算の実装は完了です。これらをうまく組み合わせて、様々な部分集合族に対応するZDDをボトムアップに構築することができます。

組合せ集合の総数を求める

ZDDに含まれる組合せ集合は、根から1-葉までのパスに1対1対応します。

ということは、組合せ集合の総数を求めたければパスの総数を求めればよいということになります。DAGなので、メモ化再帰（またはDP）でよいですね。

    @cache
    def count(self):
        """
            selfに含まれる組合せ集合の個数を得る。
            例:
                self := {abc, ab, c}
                のとき
                self.count() = 3
        """
        if self is self.zdd.zero_terminal:
            return 0
        if self is self.zdd.one_terminal:
            return 1
        return self.zero.count() + self.one.count()

ここまで実装まとめ

import sys
sys.setrecursionlimit(1000000000) # ごめんなさい
from pyvis.network import Network
from collections import deque
from random import randint

class Obsolete_Diagram:
    def __init__(self, zdd, top=None, zero=None, one=None) -> None:
        self.zdd = zdd
        self.top = top
        self.zero = zero
        self.one = one
        if top is None:
            self.hash = randint(0, 10**9)
        else:
            self.hash = (top, zero.hash, one.hash).__hash__()

    def __hash__(self) -> int:
        return self.hash

    def show(self, filename):
        """
            selfによるzddを図示
            filemame: html拡張子のファイル名
        """
        nodes = {self: 0}
        net = Network(directed=True)
        dq = deque()
        if self is self.zdd.zero_terminal:
            net.add_node(nodes[self], shape="box", label="⏊")
        elif self is self.zdd.one_terminal:
            net.add_node(nodes[self], shape="box", label="⏉")
        else:
            net.add_node(nodes[self], shape="circle", label=self.top.__repr__())
            dq.appendleft(self)
        while dq:
            p = dq.pop()
            if p.zero not in nodes:
                nodes[p.zero] = len(nodes)
                if p.zero is self.zdd.zero_terminal:
                    net.add_node(nodes[p.zero], shape="box", label="⏊")
                elif p.zero is self.zdd.one_terminal:
                    net.add_node(nodes[p.zero], shape="box", label="⏉")
                else:
                    net.add_node(nodes[p.zero], shape="circle", label=p.zero.top.__repr__())
                    dq.appendleft(p.zero)
            net.add_edge(nodes[p], nodes[p.zero], color="red")
            if p.one not in nodes:
                nodes[p.one] = len(nodes)
                if p.one is self.zdd.zero_terminal:
                    net.add_node(nodes[p.one], shape="box", label="⏊")
                elif p.one is self.zdd.one_terminal:
                    net.add_node(nodes[p.one], shape="box", label="⏉")
                else:
                    net.add_node(nodes[p.one], shape="circle", label=p.one.top.__repr__())
                    dq.appendleft(p.one)
            net.add_edge(nodes[p], nodes[p.one], color="blue")
        net.show(filename, notebook=False)

    @cache
    def offset(self, v):
        """
            selfにおいて、vを含まない組合せ集合全体をなす部分zddを得る。
            例:
                self := {abc, ab, c}
                のとき
                self.offset(c) = {ab}
        """
        assert v in self.zdd.idx
        if self.top == v:
            return self.zero
        if self.zdd.idx[self.top] > self.zdd.idx[v]:
            return self
        return self.zdd._get_node(self.top, self.zero.offset(v), self.one.offset(v))

    @cache
    def onset(self, v):
        """
            selfにおいて、vを含む各組合せ集合からvを除いて取り出したzddを得る。
            例:
                self := {abc, ab, c}
                のとき
                self.onset(c) = {ab, λ}
        """
        assert v in self.zdd.idx
        if self.zdd.idx[self.top] == self.zdd.idx[v]:
            return self.one
        if self.zdd.idx[self.top] > self.zdd.idx[v]:
            return self.zdd.zero_terminal
        return self.zdd._get_node(self.top, self.zero.onset(v), self.one.onset(v))

    @cache
    def change(self, v):
        """
            selfの各組合せ集合について、vが含まれて いる/いない を反転させたzddを得る。
            例:
                self := {abc, ab, c}
                のとき
                self.change(b) = {ac, a, bc}
        """
        assert v in self.zdd.idx
        if self.top == v:
            return self.zdd._get_node(v, self.one, self.zero)
        if self.zdd.idx[self.top] > self.zdd.idx[v]:
            return self.zdd._get_node(v, self.zdd.zero_terminal, self)
        return self.zdd._get_node(self.top, self.zero.change(v), self.one.change(v))

    @cache
    def __or__(self, other):
        """
            self ∪ other を表すzddを得る。
            例:
                self := {abc, ab, c}
                other := {ab, bc, λ}
                のとき
                self | other = {abc, ab, bc, c, λ}
        """
        assert isinstance(other, Obsolete_Diagram)
        if self is self.zdd.zero_terminal:
            return other
        if other is self.zdd.zero_terminal or self is other:
            return self
        if self.zdd.idx[self.top] < self.zdd.idx[other.top]:
            return self.zdd._get_node(self.top, self.zero | other, self.one)
        if self.zdd.idx[self.top] > self.zdd.idx[other.top]:
            return self.zdd._get_node(other.top, self | other.zero, other.one)
        return self.zdd._get_node(self.top, self.zero | other.zero, self.one | other.one)

    @cache
    def __and__(self, other):
        """
            self ∩ other を表すzddを得る。
            例:
                self := {abc, ab, c}
                other := {ab, bc, λ}
                のとき
                self & other = {ab}
        """
        assert isinstance(other, Obsolete_Diagram)
        if self is self.zdd.zero_terminal or other is self.zdd.zero_terminal:
            return self.zdd.zero_terminal
        if self is other:
            return self
        if self.zdd.idx[self.top] < self.zdd.idx[other.top]:
            return self.zero & other
        if self.zdd.idx[self.top] > self.zdd.idx[other.top]:
            return self & other.zero
        return self.zdd._get_node(self.top, self.zero & other.zero, self.one & other.one)

    def __add__(self, other):
        """
            （self | other と等価。）
            self ∪ other を表すzddを得る。
            例:
                self := {abc, ab, c}
                other := {ab, bc, λ}
                のとき
                self + other = {abc, ab, bc, c, λ}
        """
        assert isinstance(other, Obsolete_Diagram)
        return self.__or__(other)

    @cache
    def __sub__(self, other):
        """
            self \ other を表すzddを得る。
            例:
                self := {abc, ab, c}
                other := {ab, bc, λ}
                のとき
                self - other = {abc, c}
        """
        assert isinstance(other, Obsolete_Diagram)
        if self is self.zdd.zero_terminal or self is other:
            return self.zdd.zero_terminal
        if other is self.zdd.zero_terminal:
            return self
        if self.zdd.idx[self.top] < self.zdd.idx[other.top]:
            return self.zdd._get_node(self.top, self.zero - other, self.one)
        if self.zdd.idx[self.top] > self.zdd.idx[other.top]:
            return self - other.zero
        return self.zdd._get_node(self.top, self.zero - other.zero, self.one - other.one)

    @cache
    def __mul__(self, other):
        """
        「selfとotherから1つずつ取り、それらの和集合を取って得られる組合せ集合」全体を表すzddを得る。
        例:
            self := {ab, b, c}
            other := {ab, λ}
            のとき
            self * other = {ab, abc, b, c}
        """
        assert isinstance(other, Obsolete_Diagram)
        if self.zdd.idx[self.top] > self.zdd.idx[other.top]:
            return other.__mul__(self)
        if other is self.zdd.zero_terminal:
            return self.zdd.zero_terminal
        if other is self.zdd.one_terminal:
            return self
        v = self.top
        p0, p1 = self.offset(v), self.onset(v)
        q0, q1 = other.offset(v), other.onset(v)
        return self.zdd._get_node(v, p0*q0,  p1*q1 + p1*q0 + p0*q1)

    @cache
    def __floordiv__(self, other):
        """
            other ≠ {} (空集合)とする。
            otherの各要素Cに対し「selfのCを含む各組合せ集合からCを除いて取り出した集合全体」を取ったときの、
            それらの共通部分を表すzddを得る。
            例:
                self := {abc, abd, ac, cd}
                other := {ab, c}
                のとき
                self//other
                    = {c, d} ∩ {ab, a, d}
                    = {d}
        """
        assert isinstance(other, Obsolete_Diagram) and other is not self.zdd.zero_terminal
        if other is self.zdd.one_terminal:
            return self
        if self is self.zdd.zero_terminal or self is self.zdd.one_terminal:
            return self.zdd.zero_terminal
        if self is other:
            return self.zdd.one_terminal
        v = other.top
        p0, p1 = self.offset(v), self.onset(v)
        q0, q1 = other.offset(v), other.onset(v)
        r = p1//q1
        if r is not self.zdd.zero_terminal and q0 is not self.zdd.zero_terminal:
            r = r & p0//q0
        return r

    def __mod__(self, other):
        """
            other ≠ {} (空集合)とする。
            self % other := self - other*(self/other)
            例:
                self := {abc, abd, ac, cd}
                other := {ab, c}
                のとき
                self % other
                    = {abc, abd, ac, cd} - {ab, c}*{d}
                    = {abc, abd, ac, cd} - {abd, cd}
                    = {abc, ac}
        """
        assert isinstance(other, Obsolete_Diagram) and other is not self.zdd.zero_terminal
        return self - other*(self//other)

    @cache
    def count(self):
        """
            selfに含まれる組合せ集合の個数を得る。
            例:
                self := {abc, ab, c}
                のとき
                self.count() = 3
        """
        if self is self.zdd.zero_terminal:
            return 0
        if self is self.zdd.one_terminal:
            return 1
        return self.zero.count() + self.one.count()

class ZDD:

    def __init__(self, ground_set, Diagram=Obsolete_Diagram) -> None:
        self.idx = {v: i for i, v in enumerate(ground_set)}
        self.idx[None] = len(ground_set)
        self.Diagram = Diagram
        self.zero_terminal = self.Diagram(zdd=self)
        self.one_terminal = self.Diagram(zdd=self)

    @cache
    def _get_node(self, v, zero, one):
        if one is self.zero_terminal:
            return zero
        return self.Diagram(self, v, zero, one)

    def empty_set(self):
        """
            空のzdd ({}) を得る。
        """
        return self.zero_terminal

    def unit_set(self):
        """
            空の組合せ集合のみを持つzdd ({λ}) を得る。
        """
        return self.one_terminal

    def single_literal_set(self, v):
        """
            組合せ集合vのみを持つzdd ({v}) を得る。
        """
        assert v in self.idx
        return self._get_node(v, self.zero_terminal, self.one_terminal)

8-Queen problem

最後に、これらのZDD演算を利用して解ける有名な数え上げの問題を1つ紹介します。

エイト・クイーン - Wikipedia

8×8のチェス盤に、相互に攻撃が当たらないようクイーンを8個配置する方法は何通り？と言う問題です。

この問題は「各マスを台集合とし、クイーンを配置するマスを部分集合として取り出す」と捉えることで、解全体をZDDを用いて表現することができます。

8-Queen problem の解全体を表すZDDの構築方法

各行にはクイーンを1つ配置するので、上の行から順にどの列にクイーンを配置するかを決めていきながら、その行までで考えられる配置全体を表すZDDを構築していきます。マス $(i, j)$ を $grid_{ij}$ 表し、この全体を台集合とします。

$i-1$ 行目までのZDDを $\mathcal{S}_{i-1}$ として、新たにマス $(i, j)$ にクイーンを配置した場合の暫定ZDDを作るとします。

このマスにクイーンを配置できるのは上と斜め上の各マスにクイーンが置かれていないときに限るので、 $\mathcal{S}_i$ からそれらのマスを含まない組合せ集合を取り出し、それらにそれぞれ $grid_{ij}$ を追加すればよいです。

つまり、それぞれのマスについて $\text{offset}()$ したあとに、 $\text{change}(grid_{ij})$ すればいいわけですね。

$\mathcal{S}_i$ は、各 $j$ について上記手順で得られるZDDの和を取れば求まります。

実装例

8×8のチェス盤に限る必要はないので、一般のn×nのチェス盤で解けるようにしました。solve() を show = True で実行すればZDDを図示してくれます。

class QueenProblem:

    def solve(n: int, show: bool = False) -> int:
        """
            n×n チェス盤でのクイーン問題を解く。
            show: zddを表示するか ->
        """
        assert type(n) is int and 1 <= n

        def grid(i, j):
            return i*n + j

        zdd = ZDD([grid(i, j) for i in range(n) for j in range(n)])
        s = zdd.empty_set()
        for j in range(n):
            s += zdd.single_literal_set(j)
        for i in range(1, n):
            t = zdd.empty_set()
            for j in range(n):
                u = s
                for k in range(i):
                    u = u.offset(grid(i-k-1, j))
                for k in range(min(i, j)):
                    u = u.offset(grid(i-k-1, j-k-1))
                for k in range(min(i, n-j-1)):
                    u = u.offset(grid(i-k-1, j+k+1))
                t += u.change(grid(i, j))
            s = t
        if show:
            s.show(f"Queen_problem{n}.html")
        return s.count()

nごとの実行時間

せっかくなので、私の環境でどれくらいの速度で n-Queen problem が解けたかの記録を残しておきます。各nごとに10回の平均を取ります。

from time import perf_counter

def timer_return_time(func):
    """
        関数の実行時間を計測するwrapper
        実行時間(ms)を返り値に追加する
    """
    def wrapper(*arg, **darg):
        begin = perf_counter()
        ret = func(*arg, **darg)
        end = perf_counter()
        # print(f'{func.__name__}: {(end-begin)*1000}ms')
        return ret, (end-begin)*1000
    return wrapper

class QueenProblem:

    @timer_return_time
    def solve(n: int, show: bool = False) -> int:
        (中略)
        return s.count()

if __name__ == "__main__":
    repeat = 10
    for n in range(11, 12):
        t = 0
        for _ in range(repeat):
            ans, time = QueenProblem.solve(n, False)
            t += time
        print(f"{n}×{n}: {ans}個, {t/repeat}ms")

実行環境：

Python 3.11.4 (tags/v3.11.4:d2340ef, Jun 7 2023, 05:45:37) [MSC v.1934 64 bit (AMD64)] on win32
windows 11
Intel(R) Core(TM) i7-10510U CPU @ 1.80GHz 2.30 GHz
8.00 GB

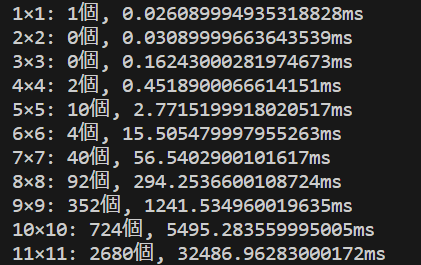

実行結果：
